TST解析電梯無損檢測技術分析與應用
時間：2017-04-15 01:49:35
來源：洛陽泰斯特探傷技術有限公司
隨著現代社會經濟的迅猛發展，城市現代化建設的完善，電梯得到了廣泛地應用，同時，電梯的安使用也引起了人們的高度重視，以下針對于電梯的無損檢測給出了詳細的技術分析及其應用，幫助大家更好去了解無損檢測在實際生活中的重要性。
對于電梯無損檢測，如何選擇檢測樣本和選擇何種檢測方法才能合理地反映出受檢總體的質量狀況，是個關鍵的問題。本文分析了目前對電梯無損檢測所存在的不足，介紹了對電梯質量及內部質量進行無損檢測時適用的各種方法，指出合理選用檢測方法是檢測質量的重要保證。

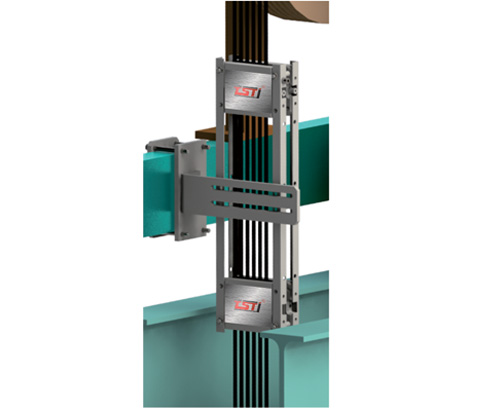

眾所周知，垂直型的電梯都要用鋼絲繩作為牽引，曳引鋼絲繩承受著垂直型電梯的部重量，鋼絲繩在繩槽中受到非常強的擠壓力的作用，會呈現出彎曲變形的現象，這就要求鋼絲繩應該具有很強的耐磨性、抗壓性，防止在使用的過程中過早出現老化、斷絲、磨損的情況，還要及時檢測鋼絲繩是否到了報廢的時限，要及時更新?lián)Q代，不能影響到電梯的正常運作。
如今的檢測技術更是將這兩種方式結合到起，提高了對電梯鋼絲繩的些小斷口和細微變形部位的檢測水平，檢測的靈敏度逐漸加深，更好地為電梯鋼絲繩的更新?lián)Q代提供檢測依據。
1、無損檢測技術
電梯導軌在電梯的構造中具有重要的作用，它的直線度和扭曲度決定著電梯正常運行的舒適程度和安程度，這是因?yàn)殡娞輰?dǎo)軌主要的功能就是為電梯轎廂和對重運行的提供導向作用的，在檢測的過程中經常運用到的方式包括線錘方法和激光測試方法，這二者的檢測點各不相同，在選擇使用上要具體問題具體分析。
般來說，使用線錘方式來對電梯導軌進行檢測的時候，要先確定線錘的長度和分段的距離。這里的線錘是種磁力線錘，長度在5米左右，測量的時候是沿著導軌側面和頂面來進行測量的，分段的距離控制也可以控制在5米之間，保證每工作段之間的鉛垂線的測量數據之間的偏差不能太大，符合既定的要求。激光具有良好的集束作用，可以進行直線傳播，因而在電梯導軌的測量中的應用非常廣泛。把安裝有十字線激光器的主機固定在電梯導軌的側，同時在電梯的導軌上安裝制的光靶，并將光靶的發光面朝向主機的發光孔，檢測的過程中移動光靶就可以收集電梯導軌的各種信息，再利用計算機進行轉化和數據的處理，就可以得到電梯導軌本身的運行扭曲度和線性度等。
2、對電梯進行功能試驗的檢測
對電梯進行功能試驗的目的是要進步確保電梯在運行過程中各種功能和裝置的安可靠性能，般進行的是帶荷載或者是超荷載的試驗，其中要運用到多種無損檢測技術。
先是要對電梯的平衡系數進行科學地檢測，這關系到電梯的運行可靠性和舒適性。電梯的轎廂和對重力的作用共同都施加給了鋼絲繩，鋼絲繩又對繩槽具有很強的作用力，從而產生曳引力，在這過程中，會產生很大的摩擦力，這也是電梯能夠運行的必要條件，如果對重側和電梯轎廂樣重，就是電梯曳引驅動的的狀態，這時只需要克服在運行過程中的各種阻力就可以實現輕松的運行目的。然而在現實中電梯的承重量不是成不變的，它會隨著載荷的增加而增加，所以對重的取值就只能采用中間值的方式，對重側的總重量應該等于轎廂的自重另外加上0.4到0.5倍的額定載重量，所以這個平衡系數就定為0.5，則可以保證電梯是處于的運行狀態，同時降低了曳引力的負擔，也相應降低了電梯系統能量的消耗。
其次，要對電梯的速度進行無損檢測技術的分析。電梯上下方向位移的變化率就是通常所說的電梯的速度，在進行檢測的時候可以使用光電轉速表進行測量。主要的原理就是利用反射式光電轉速傳感器進行無接觸式的測量，只要在需要測量的轉盤上安裝個具有固定性能的反光面就可以達到預定的目的，當轉軸啟動的時候，反光的面和不反光的面同時相繼出現，產生的信號就會被光電器件所部接收，經過轉換就形成了電脈沖信號，利用電脈沖信號獲取的速度值。
再次，對電梯和制動加速度以及振動加速度進行無損檢測，主要是對電梯運行中的Z軸的變化率來進行相關的測量，主要是根據電梯在具體的運行中的速度決定的，電梯運行加速度的大小也會影響到電梯運行的安度和舒適程度。因?yàn)楫?dāng)電梯在啟動和制動過程中，如果加速度非常大，造成的超重和失重的現象就越發嚴重，那么就會導致更多的故障的發生。如果在電梯運行的時候后遇到振動的情況，也會對電梯的正常運行產生不良的后果，造成這現象的原因可能是在電梯安裝的時候忽略了電梯搗鼓導軌的質量，或者是由于電梯在運行的過程中的齒輪不相吻合，另外如果變頻器的參數的控制不當也會給電梯的加速度帶來定的影響。
要利用無損技術對電梯的噪聲程度進行測量，使用測量聲壓的傳感器就可以有地對電梯的噪聲情況進行檢測和識別。在對電梯轎廂內的噪聲進行測驗的時候要將聲傳感器放在轎廂的中間位置，并與地面保持1.5米的高度，在所測量的值中間要去的噪聲值。還要分別對電梯開門和關門的情況下進行噪聲的測驗，這時候可以把聲計放置在距離電梯門有0.24米的位置，同地面的高度依然保持在1.5米，同樣是取所得結果中的值。
